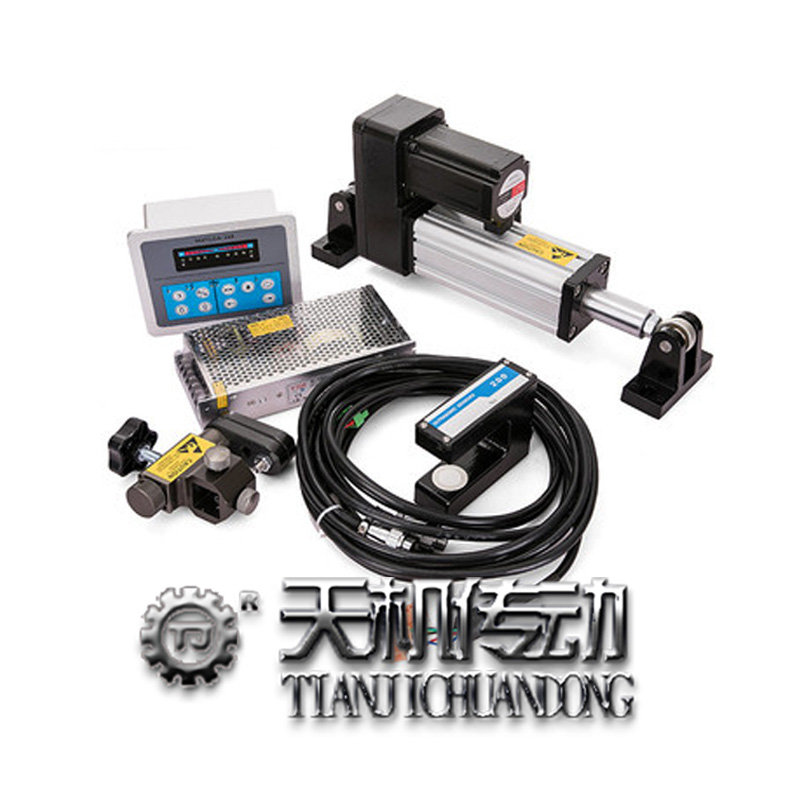

深圳自動糾偏裝置是一個閉環控制系統、控制器、傳感器、線性導向機構構成閉環控制的基本部分，首先糾偏傳感器探測卷材的邊緣或線條，讀出卷材的實際位置與設定位置的偏移量，并將偏移量轉換成與之成正比電信號，再將電信號送入控制器，信號經過控制器放大、校準后，輸出至線性驅動器，線性驅動器根據信號的大小，驅動糾偏導正機構，將卷材恢復至設定位置。現行驅動器的驅動信號只與卷材跑偏量成正比關系，這就使得對于各種不同的卷材、糾偏系統都能夠提供精確的控制。

深圳自動糾偏裝置取決于物料加工的程度。未經加工的物料只能依據物料的邊緣中心線進行糾偏，因?yàn)檫@些物料沒有其他可供參考的對比特征。而加工完畢的物料則有更多的特征可供糾偏時使用，例如印刷線或?qū)Ρ冗?。使得模擬或數字糾偏傳感器，可以對物料的位置進行掃描。

1.物料定單糾偏

使用一個邊緣糾偏傳感器，依據物料的左側或右側邊緣進行糾偏

2.物料定中心線糾偏

使用兩個邊緣糾偏傳感器，依據物料的中心線進行糾偏。

3.對比糾偏

依據一條連續或不連續的印刷線或?qū)呥M(jìn)行糾偏。
